O Micro Inversor de Cabo de Energia Solar é configurado para a seção CA de um sistema fotovoltaico, conectando terminais de saída do inversor a gabinetes de distribuição CA, painéis elétricos e outros equipamentos de baixa tensão compatíveis.

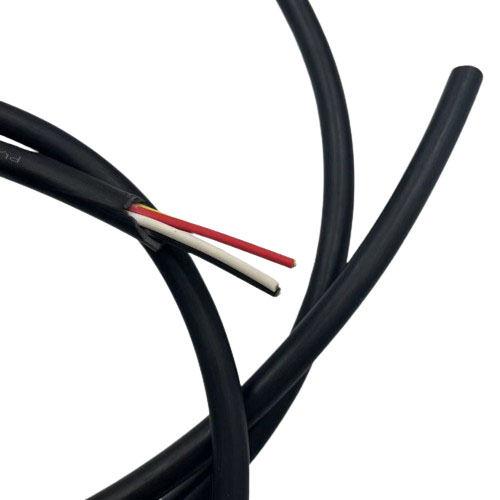

O cabo utiliza condutores de cobre trançados isentos de oxigênio com isolamento XLPE individual e uma bainha externa de PVC preto. Sua construção de 3 núcleos é adequada para roteamento fixo através de bandejas de cabos, conduítes e outros caminhos elétricos em instalações comerciais e industriais em telhados.
O cobre trançado sem oxigênio forma o caminho condutor do cabo. A configuração de 3 núcleos mantém os condutores dentro de um conjunto de cabos organizado, enquanto a identificação de núcleo individual suporta a terminação no inversor e no equipamento de distribuição.
Cada condutor de cobre é isolado individualmente com polietileno reticulado XLPE. O isolamento separa os três condutores e forma a camada primária de isolamento elétrico em torno de cada núcleo.
Uma bainha externa de PVC preto envolve os núcleos isolados e fornece a camada externa do cabo acabado. Ele é projetado para roteamento fixo através de bandejas de cabos, conduítes e caminhos elétricos adequados.
A configuração padrão é YJV. Onde for necessário desempenho retardador de chama, a versão ZC-YJV pode ser especificada.
| Produto | Microinversor de cabo de energia solar |
|---|---|
| Tipo de cabo | YJV |
| Quantidade principal | 3 núcleos |
| Material condutor | Cobre sem oxigênio |
| Construção de condutores | Cobre trançado |
| Isolamento central | XLPE |
| Bainha Externa | PVC |
| Cor da bainha | Preto |
| Identificação Central | Núcleos Isolados Individuais |
| Versão Opcional | ZC-YJVTipo retardador de chama |
O cabo conecta os terminais de saída CA do inversor com equipamentos de distribuição a jusante em sistemas fotovoltaicos. Pode fazer parte da rota CA fixa entre o inversor e o lado de distribuição da instalação.
Para sistemas comerciais em telhados, o cabo pode ser roteado entre locais de inversores em telhados e áreas de distribuição elétrica de edifícios através de caminhos fixos adequados.
Instalações fotovoltaicas industriais podem usar o cabo para circuitos CA compatíveis conectando unidades inversoras a gabinetes de distribuição, painéis elétricos e salas elétricas dedicadas.
A construção YJV do microinversor de cabo de energia solar também pode ser usada em circuitos de energia fixos de baixa tensão compatíveis dentro de edifícios onde a tensão nominal e as condições de instalação correspondem à aplicação.
Circuitos de equipamentos industriais compatíveis podem usar o cabo para transmissão fixa de energia de baixa tensão quando os requisitos elétricos corresponderem à configuração do cabo.
Um sistema fotovoltaico normalmente contém seções separadas de cabos CC e CA. O tipo de cabo deve corresponder à sua posição no circuito elétrico.
O módulo CC e o lado do string requerem um cabo solar com classificação CC adequado, como ocabo solarfaixa, embora este produto seja destinado a circuitos CA compatíveis. Os componentes de fiação fotovoltaica relacionados estão listados na íntegracabo solar fotovoltaicoseção.
Este cabo usa condutores de cobre trançados sem oxigênio. Cada condutor é isolado individualmente com polietileno reticulado XLPE. Os três núcleos isolados são cercados por uma bainha externa de PVC preto. A construção de 3 núcleos mantém os condutores dentro de um conjunto de cabos organizado e suporta terminação em inversores e equipamentos de distribuição.
A configuração padrão é YJV. Onde for necessário desempenho retardador de chama, a versão ZC-YJV pode ser especificada. Ambas as versões utilizam uma construção de 3 núcleos com condutores de cobre isentos de oxigênio, isolamento XLPE individual e revestimento externo de PVC preto.
As aplicações típicas incluem saída de inversor solar, energia fotovoltaica comercial em telhados, sistemas fotovoltaicos industriais, distribuição de energia predial e circuitos de equipamentos industriais compatíveis. Ele pode ser usado para transmissão fixa de energia em baixa tensão quando a tensão nominal e as condições de instalação corresponderem à aplicação.
Este produto é configurado para a seção CA, como saída do inversor e conexões do lado da distribuição. Um sistema fotovoltaico normalmente contém seções separadas de cabos CC e CA. O lado do módulo/string CC requer um cabo solar com classificação CC adequado, enquanto este cabo é destinado a circuitos CA compatíveis e conexões fixas de baixa tensão.
Precisa de uma contagem específica de núcleos, opção de revestimento ou volume de projeto para sua fiação lateral CA? Envie-nos suas necessidades e responderemos dentro de 24 horas.
