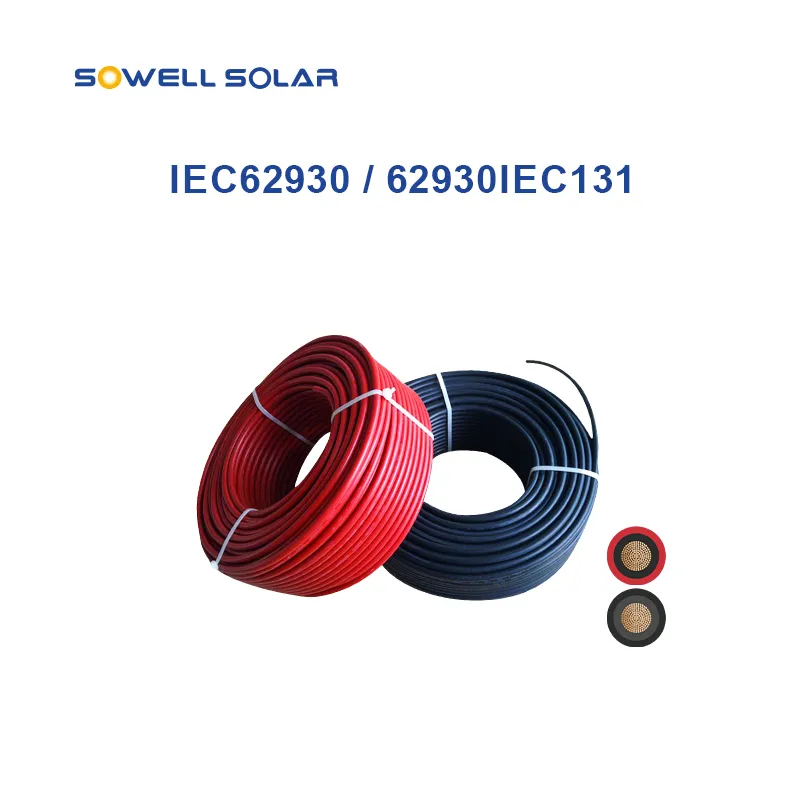

O Cabo Solar 62930 IEC131 é compatível com a maioria dos componentes fotovoltaicos classificados até 1500 V DC, incluindo caixas de junção fotovoltaicas e conectores fotovoltaicos, garantindo transmissão de energia segura, estável e eficiente em uma ampla variedade de instalações fotovoltaicas.
62930 CEI 131
1 × **mm²
1500 V CC
Sem halogênio · Baixo teor de fumaça
TYKJ
Cabo solar fotovoltaico de 1,4 mm²

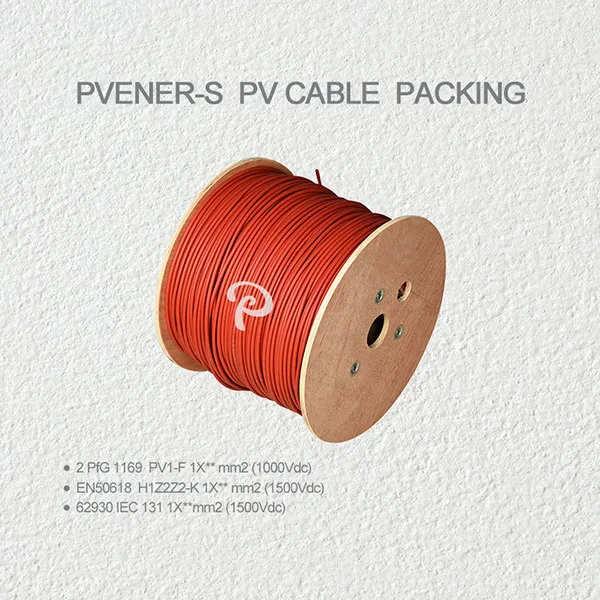

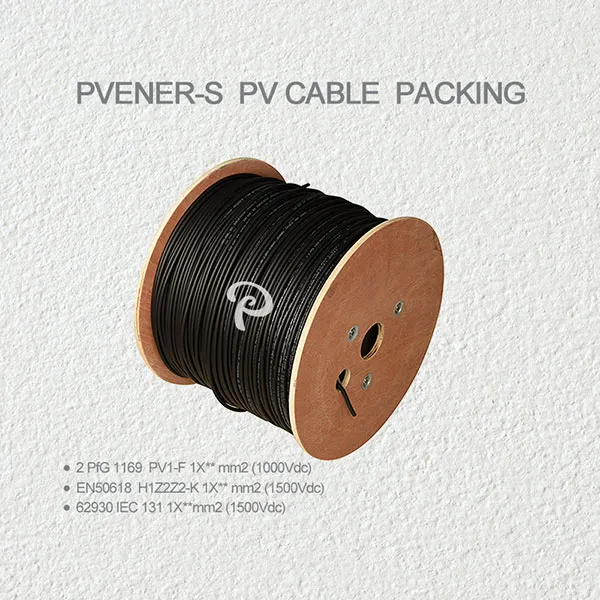

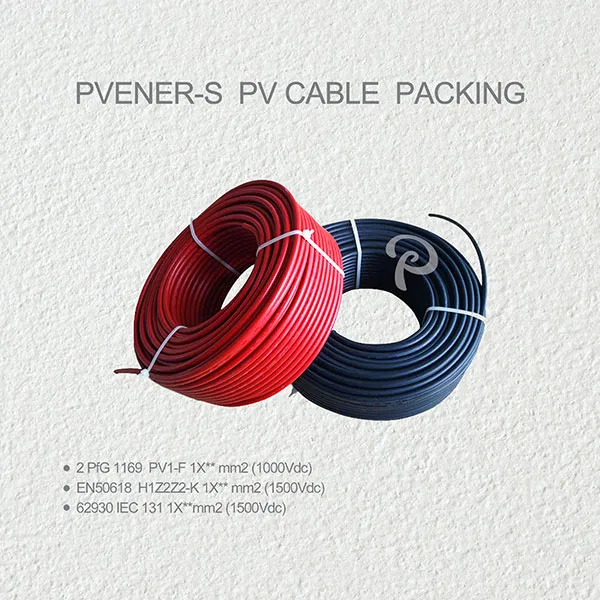

Fornecido em rolos de 100 metros, com 112 rolos por palete, ou em rolos de 500 metros, com 18 rolos por palete.
2. Carregamento do contêiner
Um contêiner padrão de 20 pés pode acomodar até 20 paletes, garantindo um transporte global eficiente.
3. Opções flexíveis
Comprimentos de rolo personalizados, tamanhos de cabos e configurações de paletes estão disponíveis mediante solicitação para atender aos requisitos do seu projeto.
| Item nº. | Produto Nome | Modelo | Avaliado Tensão | Cruz condutora seção mm 2 | Design de fio Número x Ø mm | Condutor resistência Ω/km 20°C | Ømm externo | Bainha Cor |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | Cabo fotovoltaico | 131 | 1500V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Preto |
| PV-131-15R | Cabo fotovoltaico | 131 | 1500V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Vermelho |
| PV-131-25B | Cabo fotovoltaico | 131 | 1500V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Preto |
| PV-131-25R | Cabo fotovoltaico | 131 | 1500V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Vermelho |
| PV-131-40B | Cabo fotovoltaico | 131 | 1500V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Preto |
| PV-131-40R | Cabo fotovoltaico | 131 | 1500V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Vermelho |
| PV-131-60B | Cabo fotovoltaico | 131 | 1500V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Preto |
| PV-131-60R | Cabo fotovoltaico | 131 | 1500V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Vermelho |
| PV-131-100B | Cabo fotovoltaico | 131 | 1500V CC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Preto |
| PV-131-100R | Cabo fotovoltaico | 131 | 1500V CC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Vermelho |
| PV-131-160B | Cabo fotovoltaico | 131 | 1500V CC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Preto |
| PV-131-160R | Cabo fotovoltaico | 131 | 1500V CC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Vermelho |
| PV-131-250B | Cabo fotovoltaico | 131 | 1500V CC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Preto |
| PV-131-250R | Cabo fotovoltaico | 131 | 1500V CC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Vermelho |
| PV-131-350B | Cabo fotovoltaico | 131 | 1500V CC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1mm | Preto |
| PV-131-350R | Cabo fotovoltaico | 131 | 1500V CC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1mm | Vermelho |
Condutor
Fio de cobre estanhado flexível, em conformidade com IEC 60228 Classe 5, oferecendo excelente condutividade, resistência à corrosão e durabilidade para desempenho de sistema fotovoltaico de longo prazo.
Isolamento
Poliolefina retardadora de chamas, livre de halogênio e com baixa emissão de fumaça a 125°C, proporcionando resistência térmica superior, segurança elétrica e proteção ambiental.
Bainha Externa
Feito da mesma poliolefina retardadora de chamas, livre de halogênio e com baixa emissão de fumaça a 125°C, garantindo resistência mecânica, resistência aos raios UV e desempenho confiável em ambientes externos.
Processo Especial
A tecnologia avançada de reticulação de feixe de elétrons (feixe E) melhora a estabilidade do isolamento, a tolerância ao calor e a longevidade geral do cabo.
| Projeto de cabo | |
|---|---|
| Condutor | Fios de cobre estanhado, conforme IEC 60228, Classe 5 |
| Isolamento | 125 ℃ Poliolefinas retardadoras de chama sem halogênio e com baixo teor de fumaça |
| Jaqueta externa | 125 ℃ Poliolefinas retardadoras de chama sem halogênio e com baixo teor de fumaça |
| Tecnologia especial | Feixe de elétrons reticulado |
| Características elétricas | |
| Tensão nominal U0/U | CC 1500V |
| Faixa de temperatura | -40°C até +90°C |
| Máx. temperatura no condutor | 120°C |
| Min. raio de curvatura | 5 x diâmetro do cabo |
| Padrões da Indústria | IEC62930:2017 |
| Medição da resistência do condutor | CEI 60228:2004 |
| Medição da resistência de isolamento | CEI 60227-2:1997 |
| Teste de tensão em cabo completo com CC ou CA | IEC60245-2:1994 |
| Resistência de longo prazo do isolamento para DC | IEC62821-2:2015 |
| Resistência ao ozônio | IEC60881-506 |
| Resistência às intempéries/UV | IEC62930:-Anexo E |
| Teste de propagação vertical de chama em cabo completo | IEC60332-1-2 |
| Dimensões e especificações podem ser alteradas sem aviso prévio. | |
Com 10 anos de experiência na produção de Cabo Solar 62930 IEC 131, nos especializamos no fornecimento de cabos e conectores fotovoltaicos confiáveis e de alta qualidade para projetos em todo o mundo.
Nossa capacidade de produção diária chega a 200.000 metros de cabos solares e 50.000 conjuntos de conectores fotovoltaicos, garantindo que possamos atender pedidos de pequena e grande escala com eficiência.
Todos os nossos produtos são produzidos estritamente em conformidade com as normas nacionais e internacionais, sendo cada unidade exaustivamente testada antes de sair da fábrica.
Obtivemos as certificações TÜV, UL e CE, e todos os relatórios de testes relacionados estão disponíveis mediante solicitação.
Sinta-se à vontade para entrar em contato se desejar receber algum certificado ou documentação técnica.
Temos 10 anos de experiência na produção de cabos fotovoltaicos e conectores fotovoltaicos. Podemos produzir 200.000 metros de cabos fotovoltaicos e 50.000 conjuntos de conectores fotovoltaicos por dia. Nossa palete padronizada é mais adequada para vendas globais. Nossa fábrica não possui apenas 6 linhas de produção de cabos de alta velocidade, mas também possui equipamento de reticulação de irradiação eletrônica, que é o equipamento chave para controlar a qualidade do cabo. Nossa tecnologia avançada garante a produção de cabos de alta qualidade.
