Este cabo fotovoltaico (PV) de dupla camada de poliolefina reticulada e sem halogênio foi projetado especificamente para sistemas de geração de energia solar.

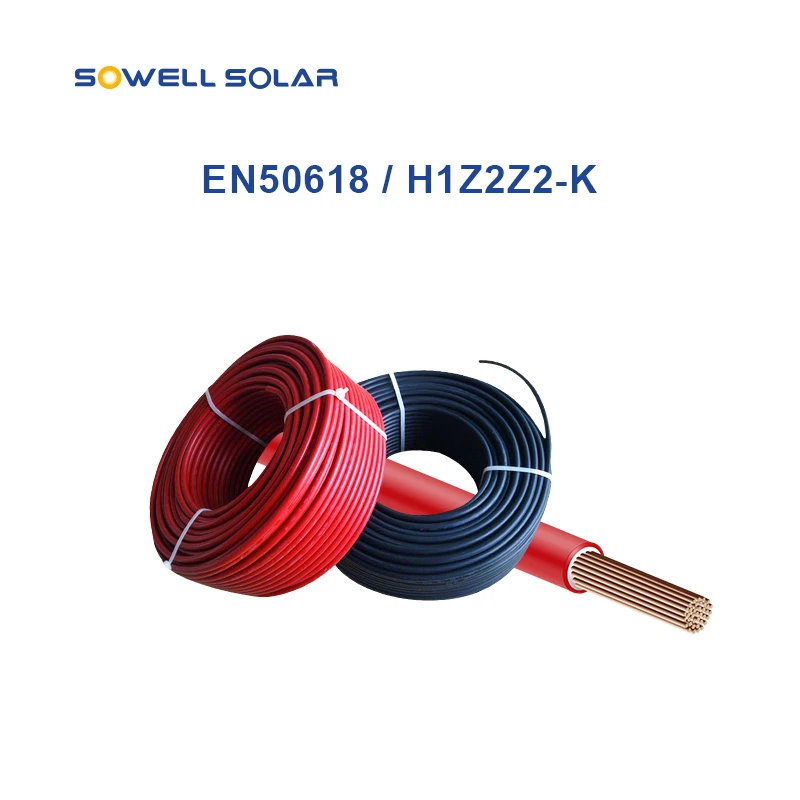

O cabo fotovoltaico H1Z2Z2-K - EN 50618 é totalmente compatível com a maioria dos componentes fotovoltaicos classificados até 1500 V DC, incluindo caixas de junção fotovoltaicas e conectores fotovoltaicos, tornando-o uma solução ideal para instalações solares residenciais, comerciais e de grande porte.
Projetado para uso externo de longo prazo, o cabo oferece excelente desempenho elétrico, resistência mecânica e resistência ambiental, garantindo transmissão de energia segura e confiável durante toda a vida útil do sistema fotovoltaico.
Cabo solar fotovoltaico PNTECH
EN 50618 H1Z2Z2-K
1 × **mm²
1500 V CC
Não desconecte sob carga
Cabo solar fotovoltaico de 4 mm²

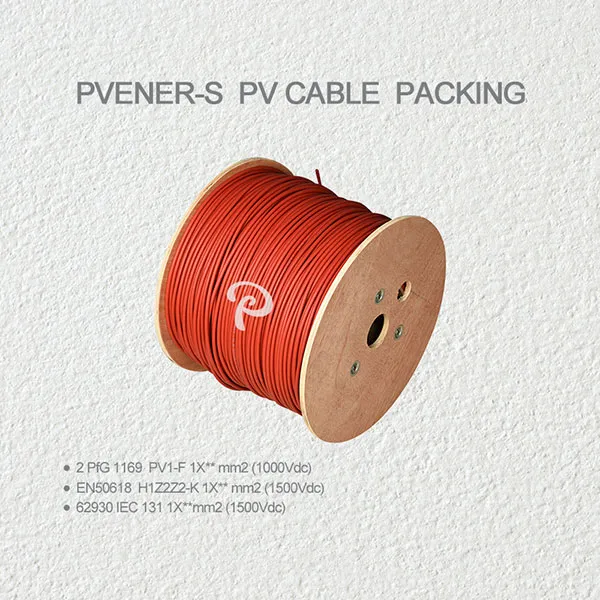

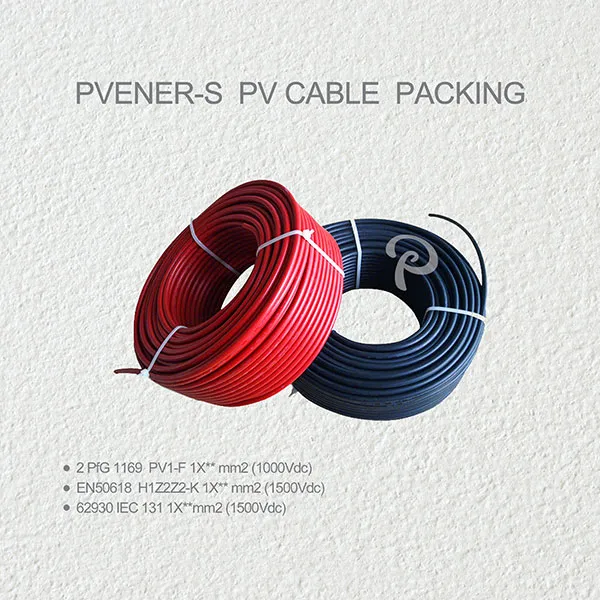

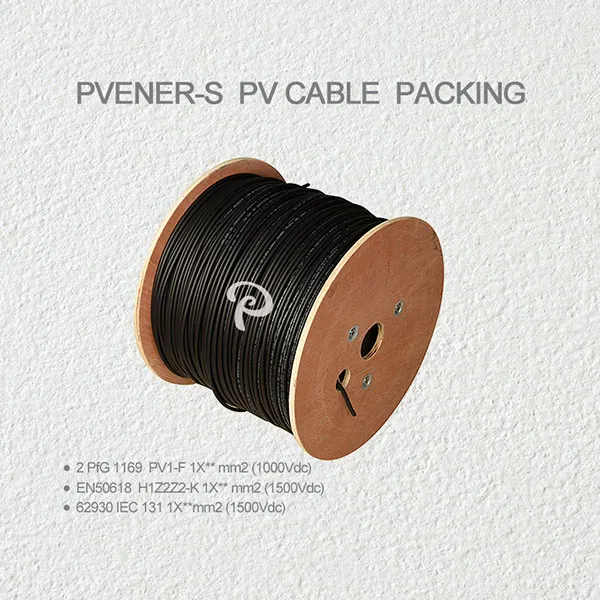

100 metros por rolo, 112 rolos por palete
500 metros por rolo, 18 rolos por palete
Carregamento de contêiner
Um contêiner de 20 pés pode carregar 20 paletes
Personalização
Outros tamanhos de cabos, comprimentos de rolos e opções de embalagem estão disponíveis mediante solicitação
1.Condutor
Condutor de cobre estanhado, fabricado conforme IEC 60228, Classe 5, proporcionando excelente flexibilidade, condutividade e resistência à corrosão.
2.Isolamento
Poliolefina retardadora de chamas, livre de halogênio e com baixa emissão de fumaça a 125°C, garantindo alta estabilidade térmica, segurança elétrica e proteção ambiental.
3. Bainha Externa
Poliolefina retardadora de chamas, livre de halogênio e com baixa emissão de fumaça a 125°C, oferecendo forte resistência ao calor, à abrasão e às condições ambientais externas.
4.Processo Especial
Tecnologia de reticulação de feixe de elétrons (reticulação de feixe E), aumentando a resistência mecânica, resistência ao envelhecimento térmico e confiabilidade a longo prazo.
| Item nº. | Produto Nome |
Modelo | Avaliado Tensão |
Cruz condutora seção mm 2 |
Design de fio Número x Ø mm |
Condutor resistência Ω/km 20°C |
Ømm externo | Bainha Cor |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Preto |
| PV-H1-15R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Vermelho |
| PV-H1-25B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Preto |
| PV-H1-25R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Vermelho |
| PV-H1-40B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Preto |
| PV-H1-40R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Vermelho |
| PV-H1-60B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Preto |
| PV-H1-60R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Vermelho |
| PV-H1-100B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Preto |
| PV-H1-100R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Vermelho |
| PV-H1-160B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Preto |
| PV-H1-160R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Vermelho |
| PV-H1-250B | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Preto |
| PV-H1-250R | Cabo fotovoltaico | H1Z2Z2-K | 1500V CC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Vermelho |
| PV-H1-350B | Cabo fotovoltaico | H1Z2Z3-K | 1500V CC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1mm | Preto |
| PV-H1-350R | Cabo fotovoltaico | H1Z2Z4-K | 1500V CC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1mm | Vermelho |
| Projeto de cabo | |
|---|---|
| Condutor | Fios de cobre estanhado, conforme IEC 60228, Classe 5 |
| Isolamento | 125 ℃ Poliolefinas retardadoras de chama sem halogênio e com baixo teor de fumaça |
| Jaqueta externa | 125 ℃ Poliolefinas retardadoras de chama sem halogênio e com baixo teor de fumaça |
| Tecnologia especial | Feixe de elétrons reticulado |
| Características elétricas | |
| Tensão nominal U0/U | CA 1000 V, CC 1500 V |
| Faixa de temperatura | -40°C até +90°C |
| Máx. temperatura no condutor | 120°C |
| Min. raio de curvatura | 5 x diâmetro do cabo |
| Padrões da Indústria | EN 50618:2014 |
| Resistência à tração e alongamento | de acordo com EN 60811-1-1 |
| Dobragem a frio | de acordo com EN 60811-1-4 |
| Propriedades de resistência térmica | de acordo com EN60216-2 |
| Livre de halogênio | de acordo com 50525-1 Anexo B |
| Resistência ao ozônio | de acordo com EN 50396 |
| Resistência UV | de acordo com HD 605/A1 |
| Características da chama | de acordo com IEC 60332-1-2 |
| Dimensões e especificações podem ser alteradas sem aviso prévio. | |
Temos 10 anos de experiência na produção de cabos fotovoltaicos e conectores fotovoltaicos. Podemos produzir 200.000 metros de cabos fotovoltaicos e 50.000 conjuntos de conectores fotovoltaicos por dia. Nossa palete padronizada é mais adequada para vendas globais. Nossa fábrica não possui apenas 6 linhas de produção de cabos de alta velocidade, mas também possui equipamento de reticulação de irradiação eletrônica, que é o equipamento chave para controlar a qualidade do cabo. Nossa tecnologia avançada garante a produção de cabos de alta qualidade.
